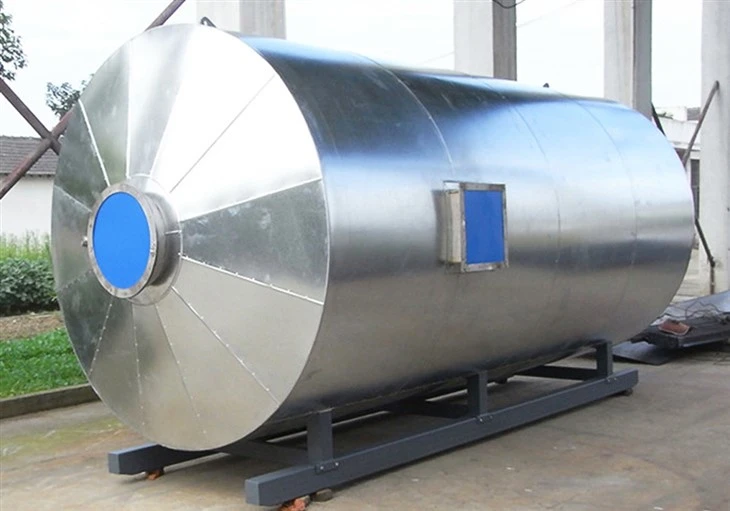

Generalflame'i põletusahju/SCC struktuuri paigutus on joonistatud, arvutades energiatarbimise, suitsugaaside, suuruse, suitsugaaside viibimisaja ja voolukiiruse. Suitsugaaside ühtlase segunemise ja ahju ühtlase temperatuuri tagamiseks saab kasutada vertikaalset topeltpõleti struktuuri. Põletusahju/SCC struktuur võib vastata nii tuha väljalaskenõuetele kui ka SNCR-i denitreerimise nõuetele. Pärast denitrifikatsiooni sisenevad suitsugaasid heitsoojuse pöördahju süsteemi.
-
Põletusahju/SCC võib varustada tuhapunkriga madalaimas kohas, juurdepääsuukse ja tuha äravooluavaga tuha väljalaskekohas, et hõlbustada käsitsi tuha puhastamist.
-
Tuhapunkri alumine osa on varustatud vesijahutusega tühjendusventiili ja tigukonveieriga, mis juhitakse pneumaatilist konveieripumba kasti.
-
Süüterežiim võtab kasutusele sekundaarse süüte, väike tuli süütab suure tule, ohutu ja töökindel.
-
Põletil on lai valik materjalide sobivust ja paindlikkust, et tagada läbipõlemiskiirus.
-
Põletusahju / SCC tulekindlate valumaterjalide temperatuurikindlus on suurem kui 1300 kraadi. Karbamiidilahuse düüsid on seatud vastama SNCR-i denitreerimise nõudele.
Põletusahju/SCC süsteem sisaldab peamiselt:

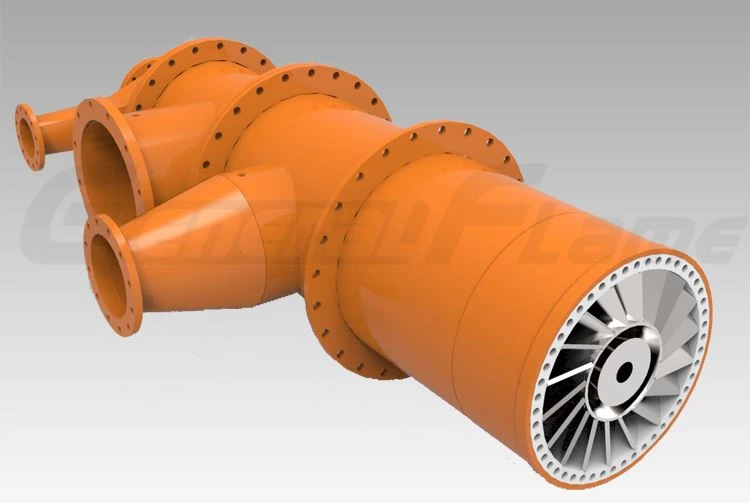

1. Põletusahi/SCC-põleti
Düüsid on poorse ja koonuselise tsükloni disainiga, õhk jaotub samm-sammult, et kohaneda laia reguleerimisega. Mitmeastmeline disain koonilise poorse tsükloni sees võib tõhusalt tekitada kohaliku suitsugaaside keerise tagasivoolutsooni, muutes leegi äärmiselt stabiilseks ja seda ei mõjuta kuumutatud suitsugaaside šokk. Põletusahju/SCC põlemisvõimsus on reguleeritud vahemikus 30% ~ 110%.
2. Põletusahi/SCC korpus

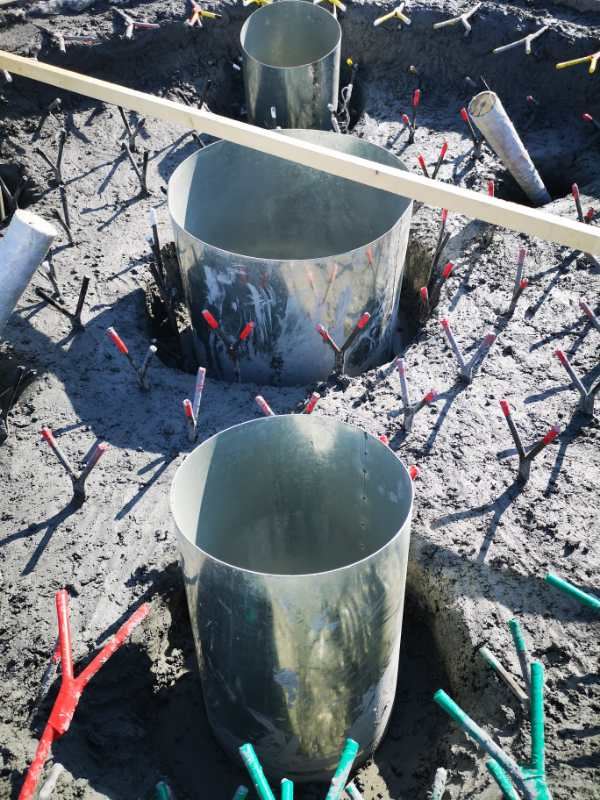

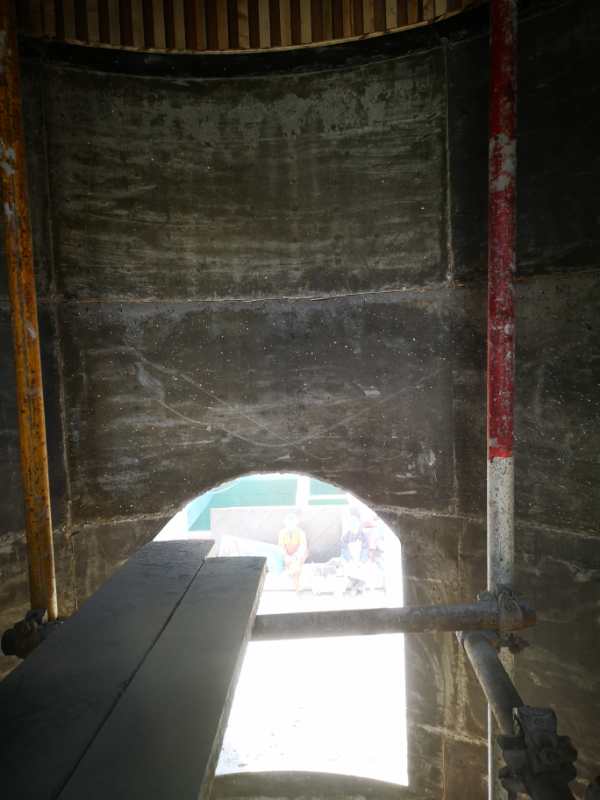

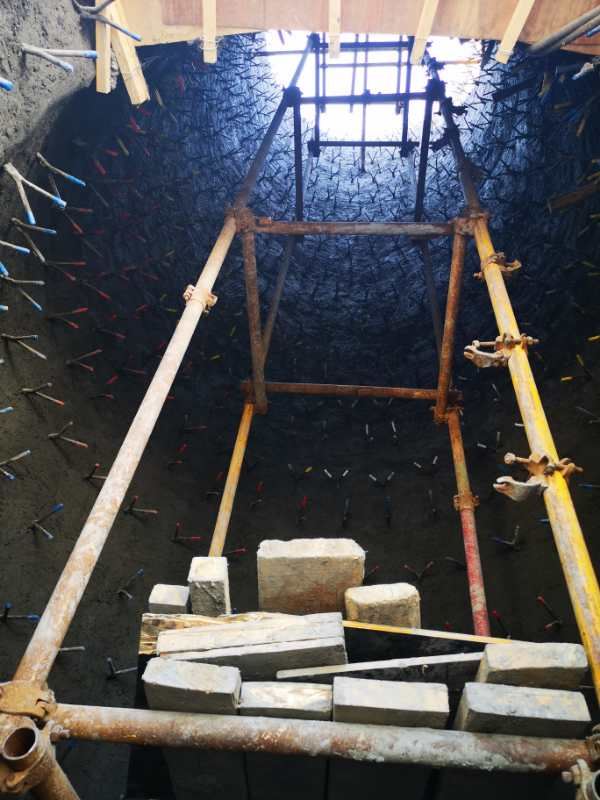

Põletusahju/SCC vooder on valmistatud tulekindlast materjalist, mis vastab tuha/heitgaasi/jäätmevedeliku omadustele, mis on vastupidav kõrgele temperatuurile, korrosioonile ja kulumisele ning tulekindel temperatuur on kõrgem kui 1770 kraadi. Põletusahjul/SCC-l on soojuse säilitamise funktsioon, puudutatava koha välispinna temperatuur ei ületa soojuse säilitamist üle 50 kraadi.

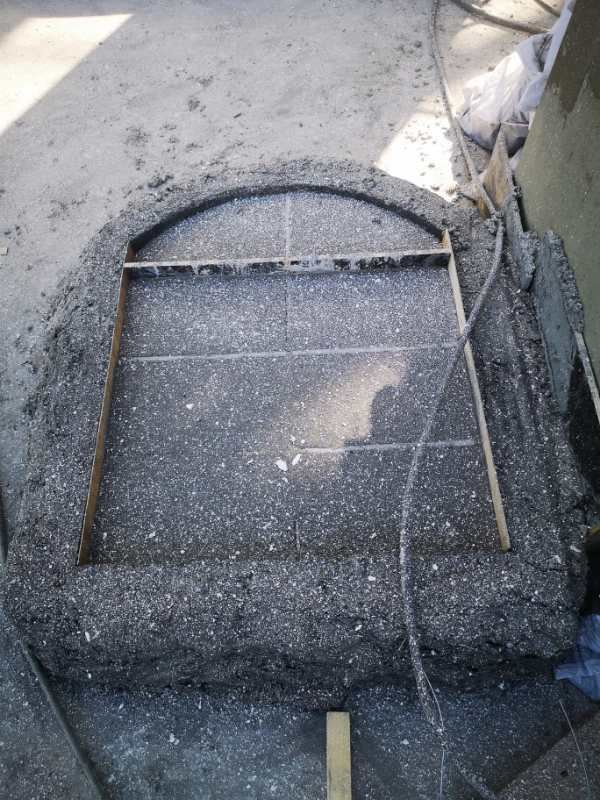

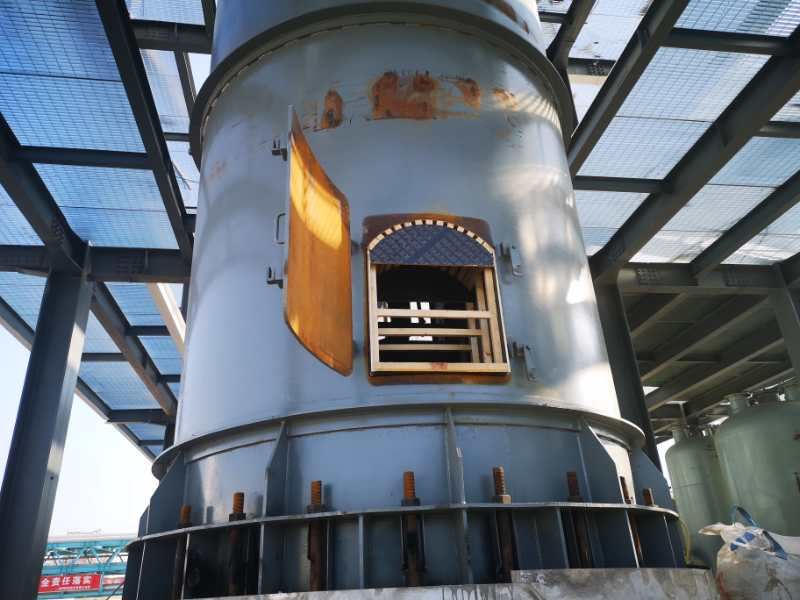

Põlemisel koguneb tuhk kergesti. Koos vesijahutusega spiraal- ja pneumaatilise transpordirežiimiga kasutab põletusahi/SCC vesijahutusega kõrge temperatuuriga lukuõhku, et tuha eemaldamiseks pöörata tühjendusventiili. Kuna pöörlev tühjendusventiil on pidev tühjendamine, ei kogune see tuhapunkrisse.Ja vesijahutusseadme kasutamise tõttu langeb lendtuhk kiiresti jahtudes tühjendusventiilisse, seda pole lihtne koguda;Abiseadmed, nagu juurdepääsuava , tuha eemaldamise auk, vaatlusauk, plahvatuskindel port, rõhu ja temperatuuri mõõtepunkt on samuti määratud põletusahjule/SCC-le.
Põletusahju/SCC-sse sisenevad ja pöördpõleti põlemisel tekkivad suitsugaasid segunevad, moodustades põletusahjus/SCC-s stabiilse ja ühtlase temperatuurivälja, tagades suitsugaaside temperatuuri ühtluse põletusahju/SCC väljalaskeava juures.
3. SNCR denitrifikatsiooniseade
SNCR denitrifikatsiooniseade koosneb järgmistest osadest:
-
Mõõte- ja jaotussüsteem
-
Redutseerija ladustamise, ettevalmistamise ja kohaletoimetamise süsteem
-
Vasturõhu reguleerimisventiil
-
Pihustuspüstoli jaotusseade
-
Seina tüüpi pihustuspüstoli komplekt
-
Lahjendussüsteem
-
Veevarustus- ja drenaažisüsteem ning reoveepuhastussüsteem
-
Torujuhe
Suitsu puudumisel, denitreerimise PLC juhtimissüsteemi / redutseerija siduskontsentratsioonimõõturi / saasteainete võrguseiresüsteemi rikke korral SNCR-süsteem seiskub
4. Põletusahju/SCC torujuhtmesüsteem
Põletusahju / SCC torustik hõlmab peamist kütusetorustikku, süütekütuse torustikku, põlemisõhu torustikku, lämmastiku puhastus- ja väljalasketorustikku jne.
Peamine kütusetorustik koosneb solenoidventiilist, kuulventiilist, rõhulülitist, voolumõõturist, elektrilisest reguleerivast liblikklapist, käsiklapist, toru teraskonstruktsioonist ja nii edasi. Rikke või õnnetuse korral katkestab solenoidventiil automaatselt põhikütuse. tagada ohutu tootmine.
Süütekütuse toru koosneb käsitsi ventiilist, manomeetrist, süüte solenoidventiilist, toru teraskonstruktsioonist jne, mida kasutatakse ahju ja pilootpõleti käivitamiseks.
Põlemisõhu torustik koosneb puhurist, elektrilisest juhtventiilist, rõhulülitist, liblikklapist, torujuhtme teraskonstruktsioonist jne, mille hulgas puhur kasutab sagedusmuunduri juhtimist, mis on varustatud summuti ja väljalaskeava pehme ühendusega.
5. Põlemisventilaator/kõrgepinge süüteseade/pilootpõleti/leegiandur/elektrilised ja juhtosad
